Назначение программы

Программное обеспечение Radio Opossum 2021 предназначено для анализа содержимого радиоизлучений (аналоговая демодуляция, цифровой анализ радиоизлучений стандартов микросотовой связи и беспроводного доступа) с использованием квадратурных приёмников и панорам радиочастотных спектров (вычитание спектров, обнаружение превышений уровня сигнала установленного порога) с использованием анализаторов спектра, допускающих программное управление при подключении к компьютеру.

Функциональные возможности

В режиме квадратурного приёмника (I/Q приёмника, RX) программное обеспечение Radio Opossum 2021 поддерживает следующие основные функциональные возможности:

• управление параметрами квадратурного приёмника (центральная частота, частота дискретизации, полоса пропускания, коэффициенты усиления предусилителя и усилителя промежуточной частоты (ПЧ));
• визуальное отображение спектра радиосигнала и векторной диаграммы в полосе пропускания приёмника;
• аналоговая демодуляция радиосигналов (амплитудный, частотный детектор) с возможностью задания полосы анализа и фильтра низких частот, прослушиванием демодулированного аудиосигнала;
• визуальное отображение осциллограмм и спектров низкочастотных демодулированных аудиосигналов;
• цифровой анализ содержимого каналов стандарта микросотовой связи DECT (ETSI EN 300 175) с выводом списка RFPI адресов базовых станций и уровнями принимаемых сигналов, стандарта беспроводного доступа Bluetooth (IEEE 802.15.1) с указанием списка LAP адресов устройств и уровнями принимаемых сигналов, стандарта беспроводного доступа ZigBee (IEEE 802.15.4) с получением списка «направлений» передачи данных, каждое из которых содержит адресанта и адресата пакета данных (PAN ID + Address), а также уровень принимаемого сигнала, стандарта мобильной сотовой связи GSM с отображением иерархии базовых станций.

В режиме анализатора спектра (панорамного анализа, SA) программное обеспечение Radio Opossum 2021 поддерживает следующие основные функциональные возможности:

• управление параметрами анализатора спектра (начальная и конечная частота обзора, полоса частот ПЧ (RBW) и видеочастот (VBW), коэффициент ослабления входного сигнала аттенюатором, единицы измерения, опорный уровень, детектор, время развёртки);
• визуальное отображение панорамы радиочастотного спектра и его частотно-временной диаграммы («водопада»);
• формирование эталонного графика спектра (например, из накопленного графика максимумов) для отображения графика разностей «текущих» значений и «эталонных»;
• формирование порогового графика для автоматического ведения таблицы превышений порогового графика;
• аналоговая демодуляция радиосигналов с возможностью задания полосы пропускания, прослушиванием демодулированного аудиосигнала;
• визуальное отображение осциллограмм и спектров низкочастотных демодулированных аудиосигналов.

Возможности приборов, работающих под управлением программы

Перечень оборудования (квадратурных приёмников и анализаторов спектра), работающих под управлением программы Radio Opossum 2021, а также реализуемые им функциональные возможности, представлены в таблице 1.

Модель	Кол-во каналов RX	Кол-во каналов SA	Аналоговая демодуля- ция	Цифровой анализ DECT	Цифровой анализ Bluetooth	Цифровой анализ ZigBee	Цифровой анализ GSM
HackRF One	1*	1*	AM, FM	+	+	+	+
SDRplay	1	0	AM, FM	+	–	–	+
RTL SDR	1	0	AM, FM	–	–	–	+
TinySA ULTRA	0	1	–	–	–	–	–

Примечание*. Работа прибора одновременно в обоих режимах (квадратурного приёмника (RX) и анализатора спектра (SA)) невозможна.

Требования к конфигурации компьютера

Программное обеспечение Radio Opossum 2021 рекомендуется использовать на компьютере со следующей конфигурацией:

• процессор – Intel Pentium 4 или лучше;
• операционная система – Windows 7 – Windows 11;
• предустановленная программная платформа .NET Framework 4.6;
• объём оперативной памяти – не менее 2 Гб;
• объём внешней (долговременной) памяти – не менее 50 Мб*;
• разрешение экрана – Full HD (1920×1080 точек и частота кадров не менее 24/сек).

Примечание*. Указан объём внешней памяти, необходимый для хранения программы и её зависимых компонентов, без учёта памяти, используемой опционально для записи I/Q потока, аудиопотока, файлов панорам, файлов отчётов и др.

Примечание**. В зависимости от используемого программой оборудования может потребоваться установка дополнительных программ, компонентов и драйверов, обеспечивающих его взаимодействие с программой.

Интерфейс программы

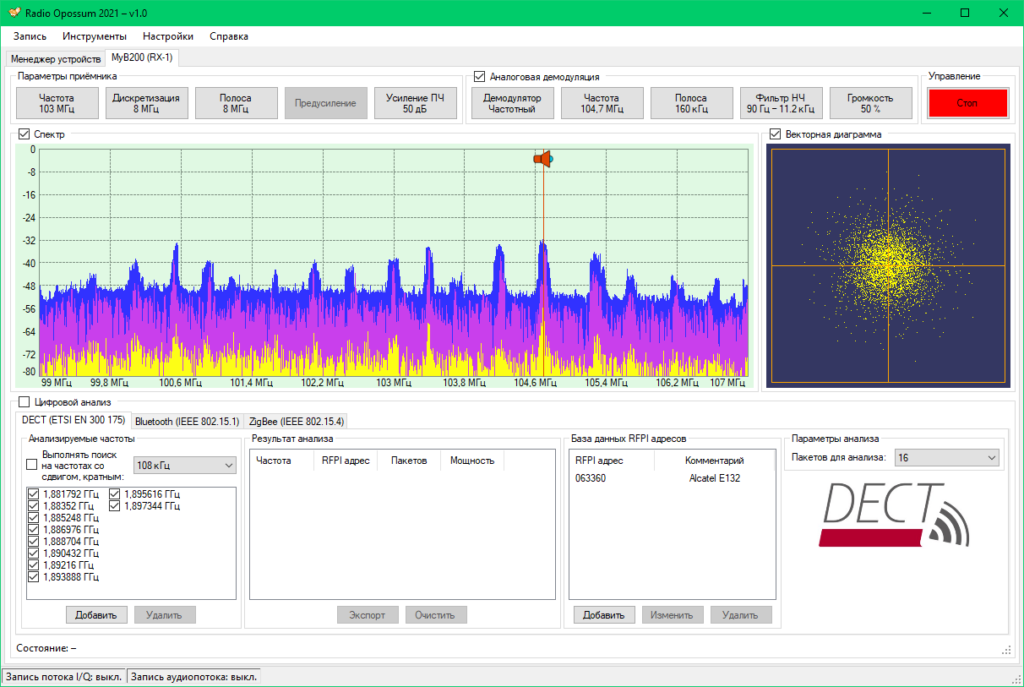

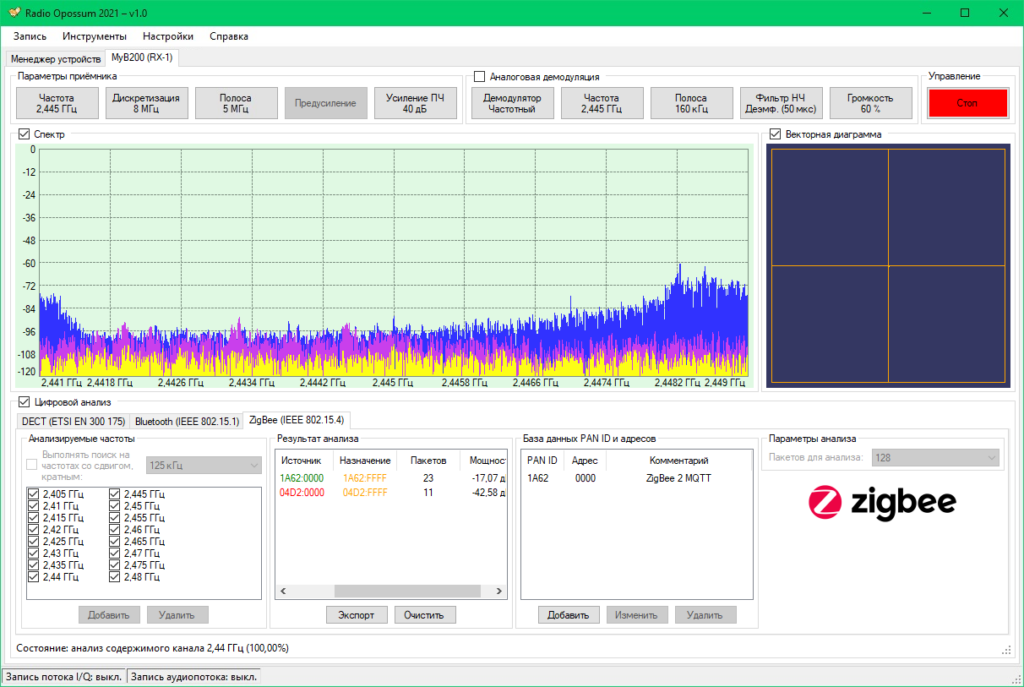

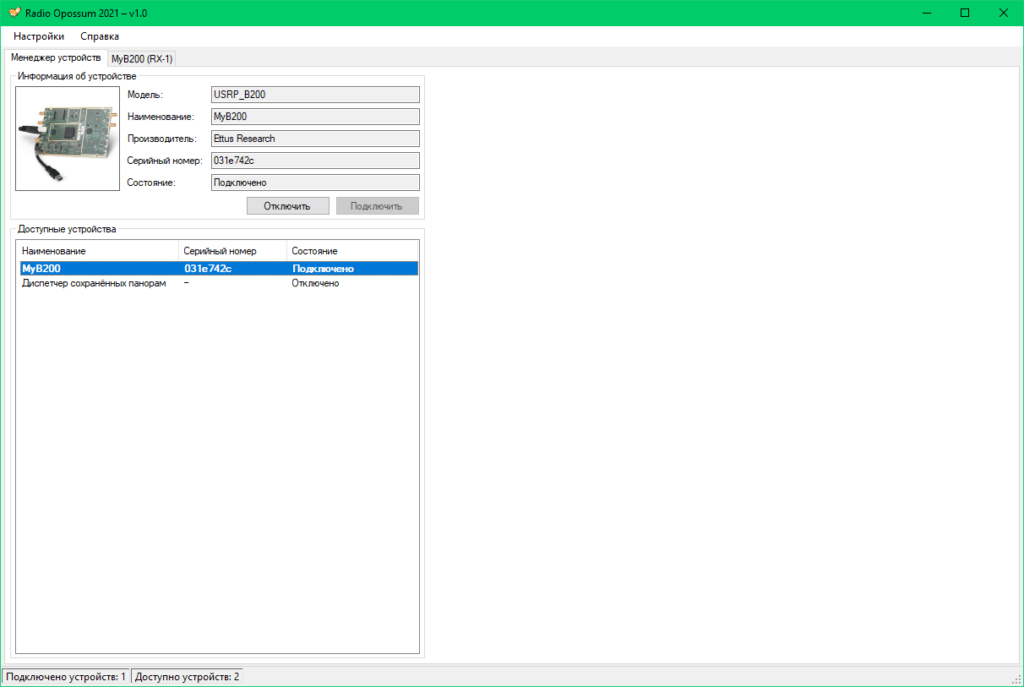

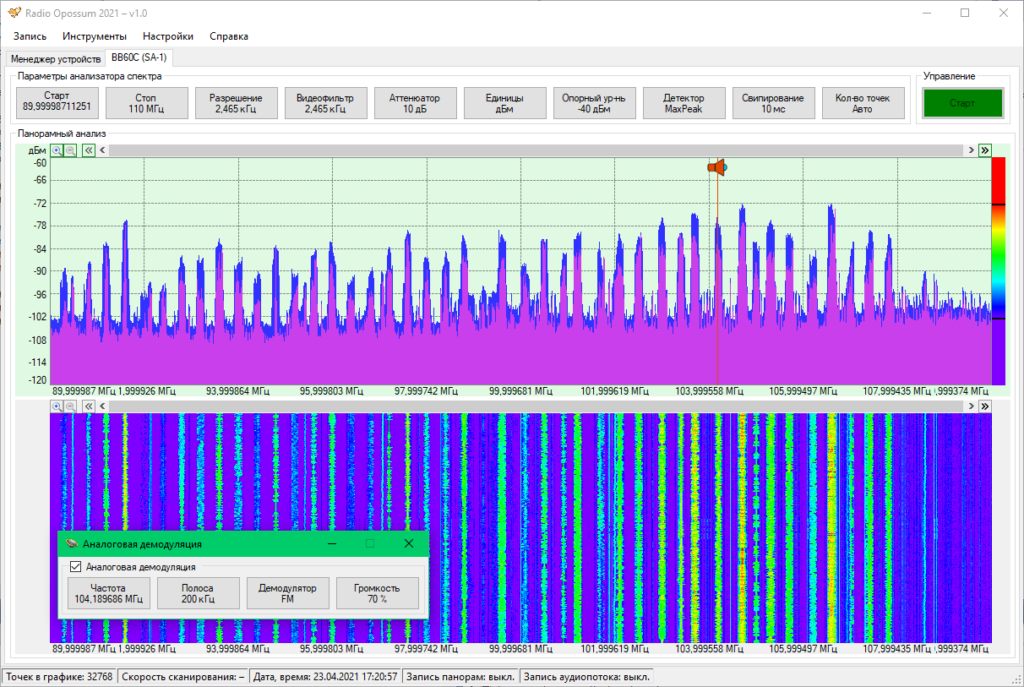

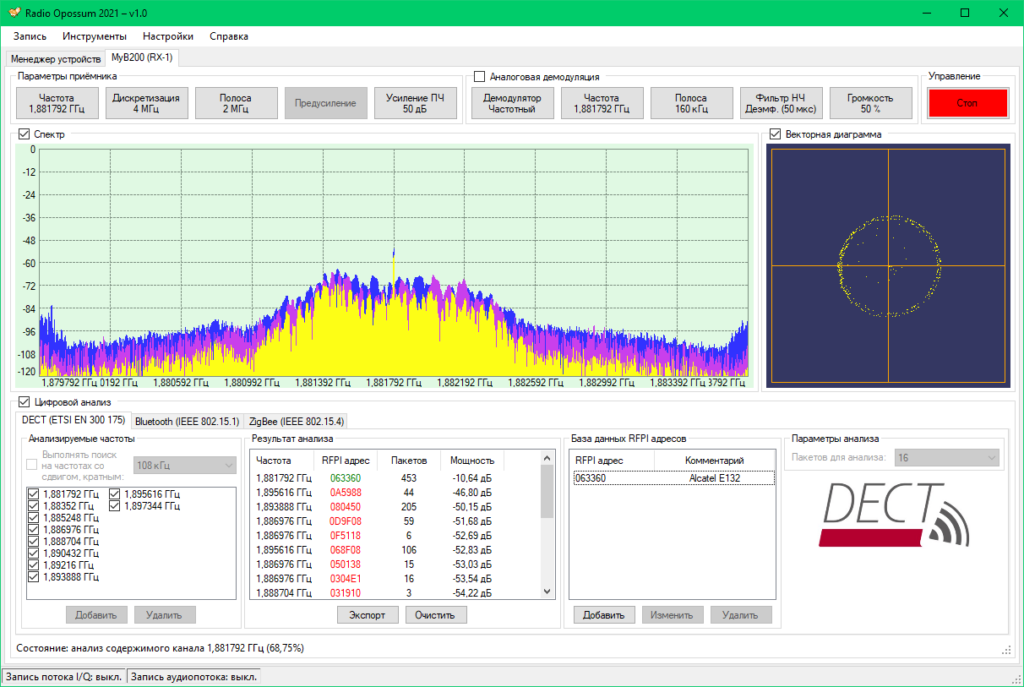

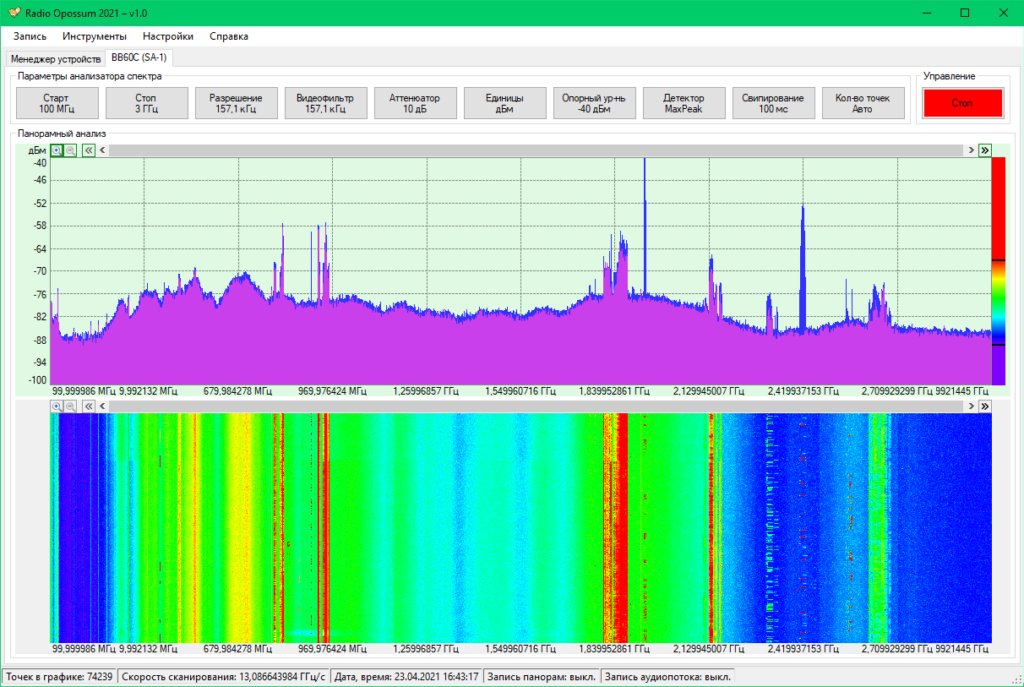

Снимки окон программы в режиме квадратурного приёмника (RX) представлены на рисунках 1 – 4, в режиме анализатора спектра (SA) – на рисунках 5 – 6.
